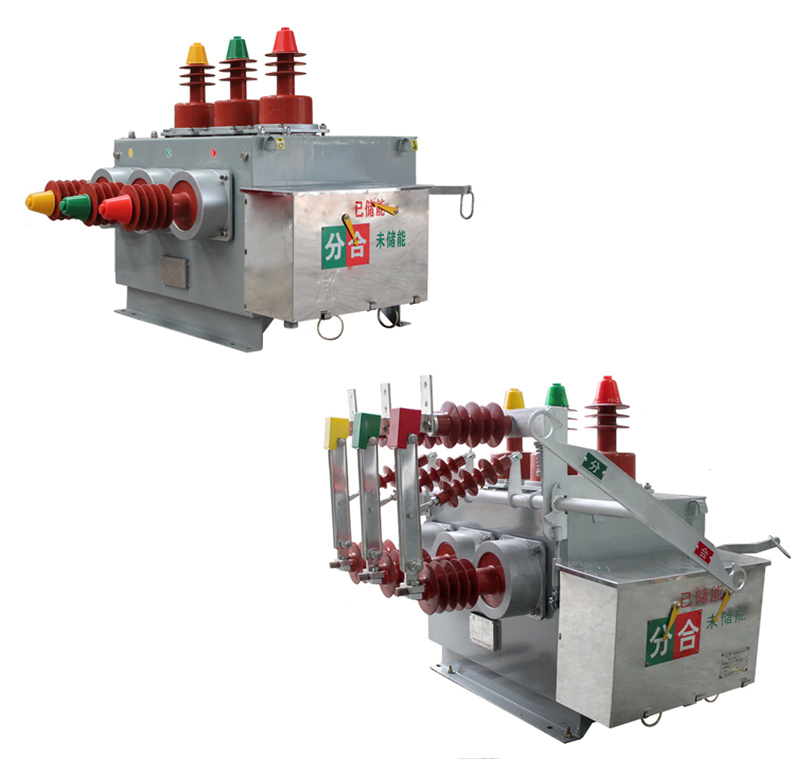

ZW10-12户外高压真空断路器产品概述
zw10-12g/t630-12.5/16/20型户外高压真空断路器是三相交流户外高压开关设备,主要用于12kv等级,额定电流630a,额定频率50hz的农网,城网、矿山、铁道、港口的配电系统，特别适用于户处架空线路，分合负荷电流、过载电流、过载电流、短路电流，对电网进行切换和保。

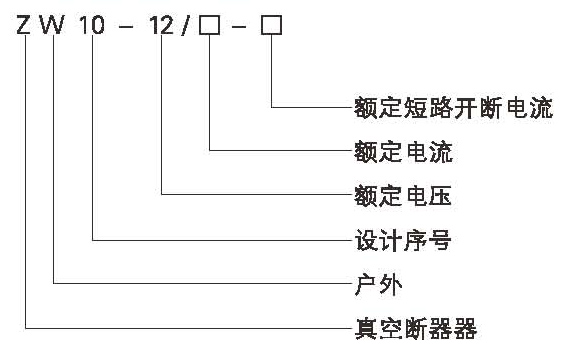

ZW10-12户外高压真空断路器型号含义
ZW10-12户外高压真空断路器主要技术参数
|
项目
|
单位
|
参数
|
|
|
额定电压
|
kv
|
12
|
|
|
额定电流
|
a
|
630
|
|
|
额定频率
|
hz
|
50
|
|
|
工频耐受电压
|
kv
|
42/48
|
|
|
雷电冲击电压（峰值）
|
kv
|
75/85
|
|
|
额定短路开断电流
|
ka
|
6.3
|
12.5
|
16
|
20
|
|
|
额定短路凑合中电流（峰值）
|
ka
|
16
|
31.5
|
40
|
50
|
|
|
额定短时耐受电流
|
ka
|
6.3
|
12.5
|
16
|
20
|
|
|
额定峰值耐电流
|
ka
|
16
|
31.5
|
40
|
50
|
|
|
额定操作顺序
|
|
分03s合分180s合分
|
|
|
额定短路电流武断次数
|
次
|
30
|
|
|
机械寿命
|
次
|
10000
|
|
|
动触头允许磨厚度
|
mm
|
34
4
|
|
|
额定操作电压配ct型弹簧操动机构
|
v
|
直流或交流220v
|
|
|
过流脱扣线圈额定工作电流
|
a
|
5
|
|
|
电流互感器一、二次电流比
|
|
100/5.200/5.300/5.630/5
|
|
|
储能电机
|
客定电压
|
v
|
直流或交流220v
|
|
|
功率
|
w
|
≤200
|
|
|
18
|
重量
|
kg
|
150
|
|
|
|
|
|
|
|
|
|
|
|

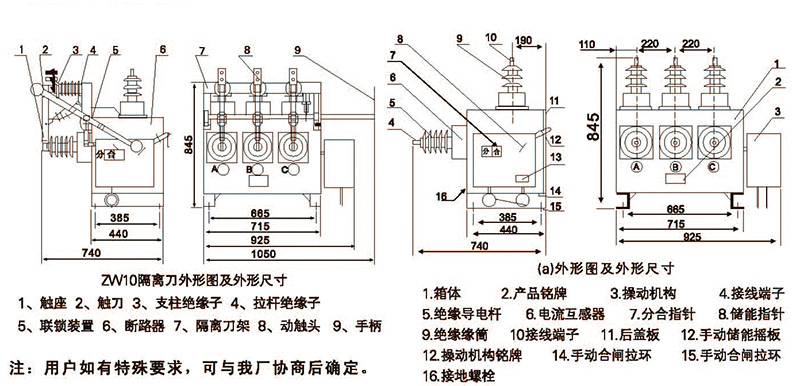

ZW10-12户外高压真空断路器外形安装尺寸
|
