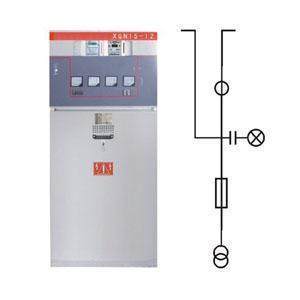

真空断路器主要由三部分组成

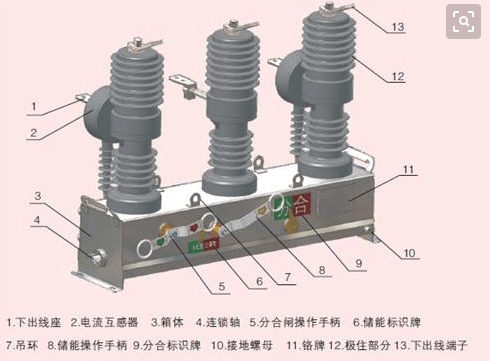

主要结构真空断路器主要包含三大部分：

真空灭弧室、

电磁或弹簧操动机构、

支架及其他部件。

真空灭弧室按照开关型式不同有外屏蔽罩式陶瓷真空灭弧室、中间封接杯状纵磁场小型化真空灭弧室、内封接式玻璃泡灭弧室。

其基本结构如下：

①气密绝缘系统(外壳)由陶瓷、玻璃或微晶玻璃制成的气密绝缘筒、动端盖板、定端盖板、不锈钢波纹管组成的气密绝缘系统是一个真空密闭容器。

为了保证气密性，除了在封接式要有严格的操作工艺，还要求材料本身透气性和内部放气量小。请点击此处输入图片描述

②导电系统由定导电杆、定跑弧面、定触头、动触头、动跑弧面、动导电杆构成。

触头结构大致有三种：

圆柱形触头、

带有螺旋槽跑弧面的横向磁场触头、

纵向磁场触头。

目前采用纵磁场技术，此种灭弧室具有强而稳定的电弧开断能力。

③屏蔽系统屏蔽罩是真空灭弧室中不可缺少的元件，并且有围绕触头的主屏蔽罩、波纹管屏蔽罩和均压用屏蔽罩等多种。

主屏蔽罩的作用是：a

防止燃弧过程中电弧生成物喷溅到绝缘外壳的内壁，从而降低外壳的绝缘强度。

b改善灭弧室内部电场分布的均匀性，有利于降低局部场强，促进真空灭弧室小型化。

c冷凝电弧生成物，吸收一部分电弧能量，有助于弧后间隙介质强度的恢复。

操作机构按照断路器型式不同，采用的操作机构不同。常用的操作机构有弹簧操作机构、CD10电磁操作机构、CD17电磁操作机构、CT19弹簧储能操作机构、CT8弹簧储能操作机构。

其它部件基座、绝缘支撑件、绝缘子等
