高压真空断路器控制回路

1.高压断路器简介

高压断路器又称高压开关，是电力系统中重要的控制电器设备，它可以控制线路的断开的合闸。发电机、变压器、高压输电线路、电抗器、电容器等多种电气设备的投运或停运是由相连断路器的合闸或分闸来实现的。

运行中一次设备发生故障时，继电保护装置动作，跳开(分闸)离故障设备最近的断路器，使故障设备脱离运行电源。

断路器是电力系统操作频繁的设备。

断路器的类型很多，就基本结构而言，是由开断元件、支撑和绝缘件、传动元件、基座、操动机构五个基本元件构成。

根据断路器所采用的灭弧介质，可分为油断路器、压缩空气断路器、  SF6 (六氟化硫)断路器、真空断路器四种类型。

1.2 操作回路简介

发电厂和变电所中的断路器，大部分不是直接在断路器操动机构上操作的，而是采取与操作回路配合使用。

一般断路器的均要求远方可以操作，就是在控制室可以对远在几十米或几百米外的断路器进行操作。操作时，必须有发出电流脉冲的机构，经过操作回路，对断路器进行控制。

如果发出电流脉冲的是保护装置，则为保护跳合闸;如果是操作开关，则为手动跳合闸;如果是后台系统，则为遥控跳合闸。

在发出电流脉冲的机构与断路器的操动机构之间的部分，称为操作回路。国内的保护装置大部分自带操作回路，

其主要功能有:

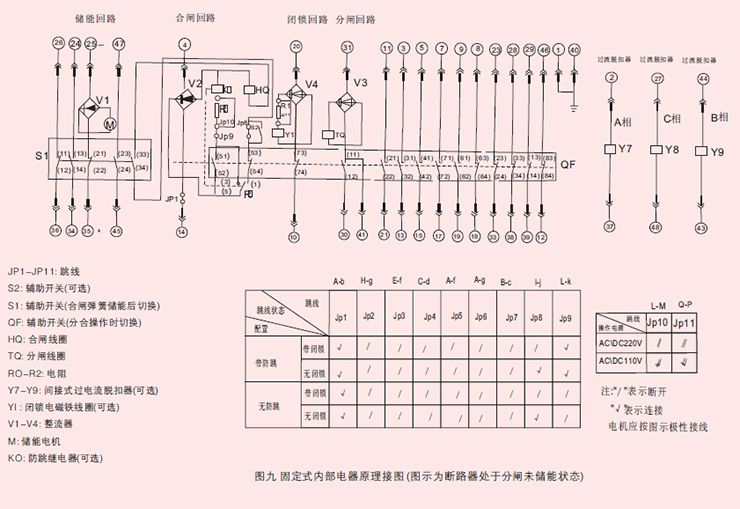

操作回路原理图
