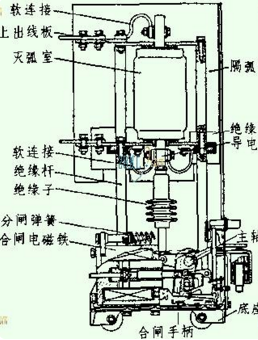

高压真空断路器内部结构图

绝缘筒、软连接、绝缘拉杆、四连杆机构、上支架、 下支架 、四连杆机构、 分闸电磁铁、下出线座、断路器壳体、 合闸凸轮、真空灭弧室、 碟簧、 分闸弹簧。

高压断路器的主要结构大体分为:

导流部分， 灭弧部分，绝缘部分，操作机构部分。

高压开关的主要类型按灭弧介质分为:油断路器， 空气断路器，真空断路器，六氟化硫断路器， 固体产气断路器， 磁吹断路器。按操作性质可分为:电动机构， 气动机构，液压机构，弹簧储能机构，手动机构。

1. 油断路器。利用变压器油作为灭弧介质， 分多油和少油两种类型。
2. 六氟化硫断路器。采用惰性气体六氟化硫来灭弧，并利用它所具有的很高的绝缘性能来增强触头间的绝缘。
3. 真空断路器。触头密封在高真空的灭弧室内，利用真空的高绝缘性能来灭弧。
4. 空气断路器。利用高速流动的压缩空气来灭弧。
5. 固体产气断路器。利用固体产气物质在电弧高温作用下分解出来的气体来灭弧。
