少油断路器运行原理发布时间：2019-05-21 浏览次数：1809 |
||
| 一.油断路器:是利用油作为灭弧介质的断路器。二，油断路器是早出现的高压断路器(115 年)。 如:大气中开断6kV、300A电路，电弧可长达4m;同样的电路，油中开断时电弧长度可缩短到20cm。1930年前，用油作为介质几乎是提高高压断路器灭弧能力的唯一方法。但目前，油断路器在高压断路器的份额很少。 三、静止状态的变压器油比空气熄弧能力强，原因有三: ①电弧在油中燃烧，分解出大量H2，H2 导热性比N2高，散热热量多，冷却作用强;②油气内压力增大，去游离作用增强;③扰动作用(液←→气)。

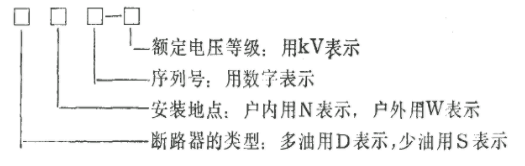

一、分类: 按绝缘结构不同，有带接地金属箱型和瓷瓶支持型两类.因前者用油量较多，习惯上称为多油断路器;而瓷瓶支持型油断路器因用油量较少，称为少油断路器, 1.多油式:油是灭弧介质、触头间绝缘介质、对地绝缘介质。 耗油、耗钢材均多，火灾危险性大，但运行经验较多，适于频繁操作，气候适应性较强，易组装电流互感器。35kV电压等级还生产。 2.少油式:油作灭弧介质、触头在分闸位置的绝缘介质。 耗油、耗钢材均少，应用较广(尤其是中压级》可采用积木式结构，电压等级可达330kV,开断电流达40kA。当加装机械油时，满足开断空载长线的要求。 缺点:油较少，易于劣化，检修周期短，不适于频繁操作，也有火灾安全问题。 如: DW4-110是指序 列号为4的户外110kV少油断路器。 一、少油断路器:曾是我国用大的断路器。1、结构特点: 触头、导电系统和灭弧系统直接装在绝缘油筒或不接地的金属油箱中。 变压器油只用来熄灭电弧和作为触头间的绝缘用，不作对地绝缘用，导电部分的对地绝缘主要靠瓷瓶、环氧玻璃布和环氧树脂等固体介质。 2、装有灭弧室，并设油气分离器(见图4-3)。 把在电弧作用下分解出的气体中所含的油进行分离和冷凝后重新送回油箱。由于少油断路器的油箱较小，顶部的缓冲空间也较小，再加油气分离器带来的排气阻力，缓冲空间的体积对少油断路器工作的影响显得更为突出。 |
||
|
