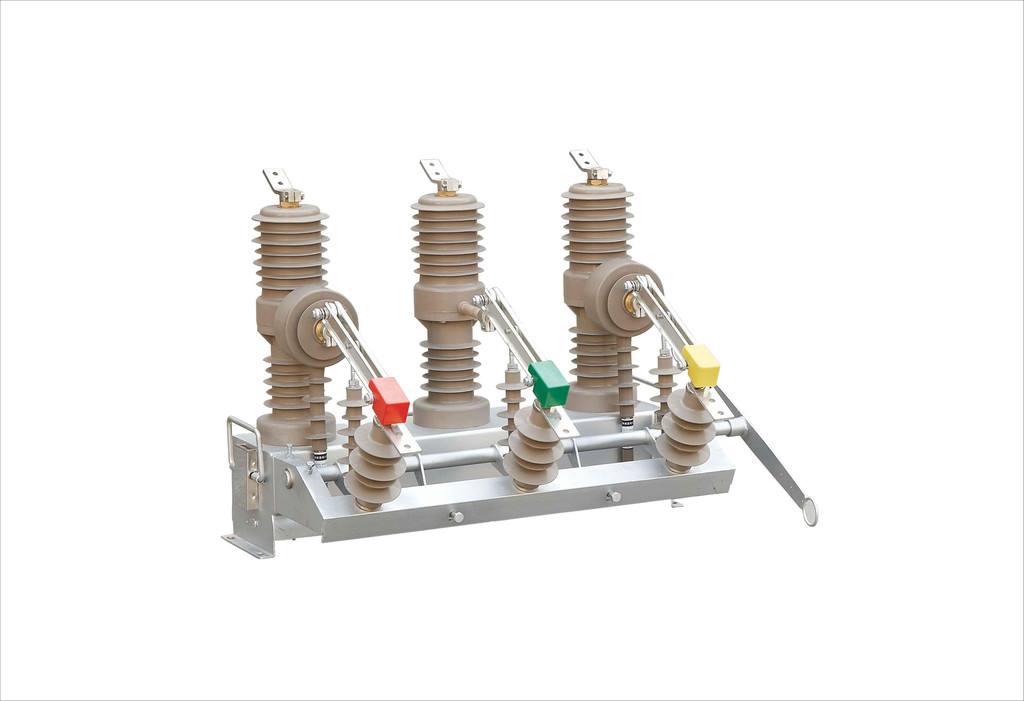

高压真空断路器故障及保护措施

在使用过程中，为了减少故障发生的概率我们需要在故障发生前对其进行防范，避免故障的发生。

真空断路器在使用过程中发生的过电压，给电力设备的绝缘带来危害，因此应根据过电压的类型采取相应的措施，以减少过电压的产生和降低过电压的数值，除真空断路器制造工艺方面的问题外，可以加装保护装置以改变负载参数，从而达到目的。

电容保护在电感负载端上并联电容器，可以有效的降低负载阻抗，从而降低截流过电压的幅值，还能减缓过电压的前沿陡度，这不仅能保护感性负载，免遭截流过电压的损害，还能减轻多次重燃过电压对电动机绝缘的危害。真空断路器与变压器或电动机之间用电缆连接，由于电缆具有较大的分布电容，其作用等同于并联电容，效果很好。

阻容保护把电阻R与电容C串联作为保护元件并联在负载进线端构成RC过电压抑制器。电容器既可以减缓过电压的上升陡度，又可以降低负载的波阻抗，因而降低截流过电压。

电阻的作用是：当发生截流时，它的存在增加了高频放电电路的衰减系数，可减少重燃次数和降低多次重燃过电压，甚至可以有效的防止其发生。用RC抑制器来保护电动机等负载，效果好。

电感保护在真空断路器与电动机供电电缆之间串联电抗线圈(或饱和电抗器)与电阻并联组成的LR过电压抑制器，从而抑制过电压的上升陡度和峰值

非线性电阻保护

(1)采用普通避雷器与电容器并联，普通避雷器能限制过电压幅值，用电容器来减缓过电压上升陡度。

(2)采用金属氧化物避雷器，它采用ZnO压敏电阻，是无灭弧间隙的避雷器，具有半导体晶体管稳定的特性。在正常工作电压下阻值很大，电流很小，当电压增高至某一值后，阻值下降，呈现稳定特性。

需要注意的是，采用金属氧化物避雷器作过电压保护，其型号要与系统电压相符，和电感负载或电容器组容量应匹配恰当。
