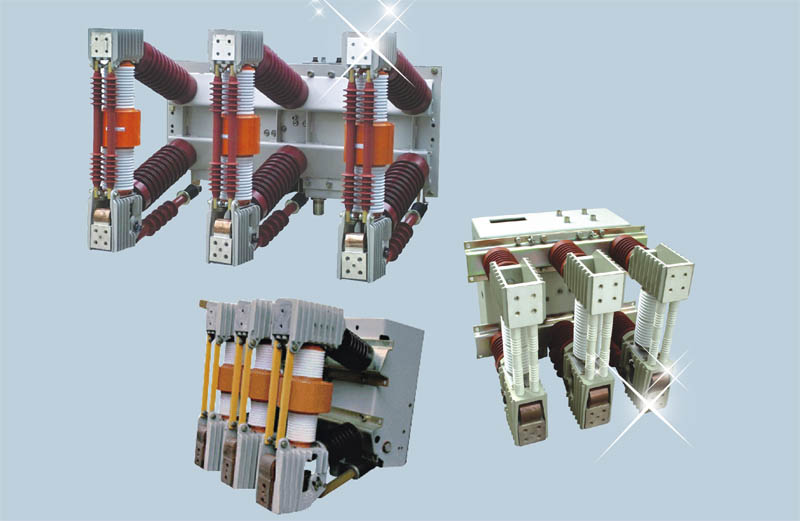

ZN12-12户内高压真空断路器产品概述
ZN12-12(40.5)(ZN68)系列真空断路器为额定电压12(40.5)kV,三相交流50Hz的户内高压开关设备，
本断路器结构简单开断能力强，寿命长，操作功能齐全，无爆炸危险，维修简便，适用于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。
ZN12-12户内高压真空断路器使用环境
1、周围空气温度：上限+40℃，下限-10℃，高寒地区-25℃
2、海拔：1000m;
3、相对湿度：日平均值不大于95%；月平均不大于90%；（+25℃）；饱和蒸汽压：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa，
4、振福：地震烈度不超过8度；
5、不适用于易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
ZN12-12户内高压真空断路器技术参数
|
序号
|
项目
|
单位
|
参数
|
|
1
|
额定电压
|
kV
|
40.5
|
|
2
|
额定电流
|
A
|
1250 1600 2000
|
|
3
|
额定短路开断电流
|
kA
|
25 31.5
|
|
4
|
动稳定电流（峰值）
|
kA
|
63 80
|
|
5
|
4s热稳定电流
|
kA
|
25 31.5
|
|
6
|
额定短路关合电流（峰值）
|
kA
|
63 80
|
|
7
|
额定短路电流开断次数
|
次
|
20
|
|
8
|
额定操作顺序
|
|
分-0.3s-合分-180s-合分
|
|
9
|
额定雷电冲击耐受电压（全波）
|
kV
|
185
|
|
10
|
1min 工频耐受电压
|
kV
|
95
|
|
11
|
合闸时间
|
ms
|
50-85
|
|
12
|
分闸时间
|
ms
|
40-85
|
|
13
|
机械寿命
|
次
|
30000
|
|
14
|
额定短路电流开断次数
|
次
|
30
|
|
15
|
储能电动机额定功率
|
W
|
275
|
|
16
|
储能时间
|
s
|
≤15
|
|
17
|
储能电动机额定电压
|
V
|
≌110 ≌220
|
|
18
|
分合闸电磁铁额定电压
|
V
|
≌110 ≌220
|
|
19
|
失压脱扣器额定电压
|
V
|
≌110 ≌220
|
|
20
|
过流脱扣器额定电流
|
A
|
5
|
|
21
|
铺助开关额定电流
|
A
|
AC110、DC5
|
|
22
|
触头允许磨损累计厚度
|
mm
|
3
|

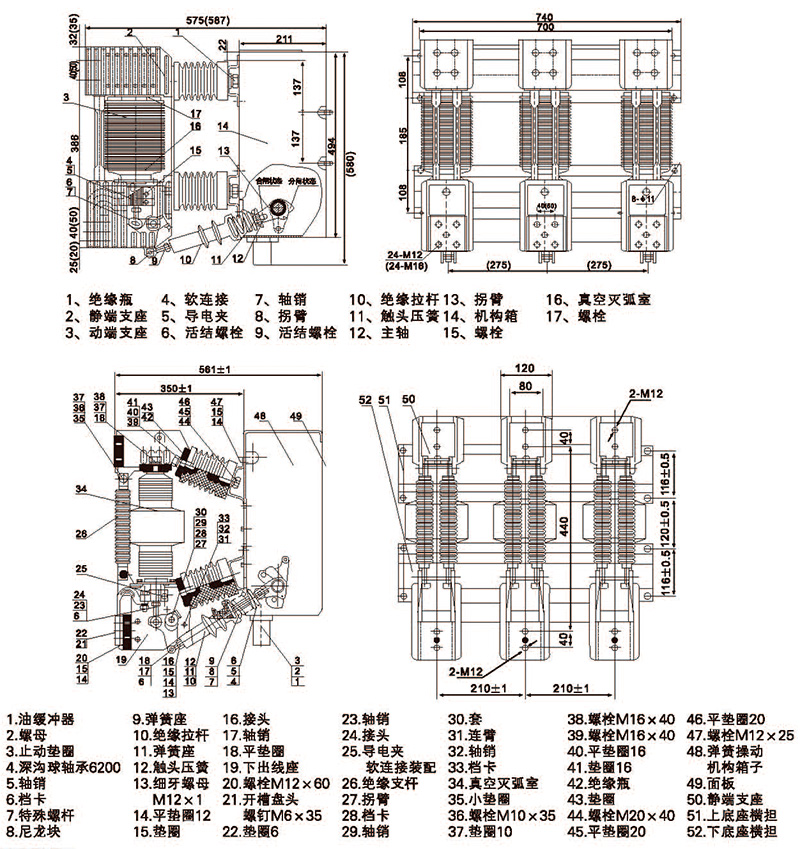

ZN12-12户内高压真空断路器外形安装尺寸
|
